超聲波流量計
產品特點
相對于其他常規流量計，F(xiàn)UF10超聲波流量計除了具有現場安裝靈活性高，高響應速度以及在低流速情況下更優秀的測量能力外，還有以下特點：
-使用獨立的40萬門陣列的高性能芯片。測量速率每秒可以大于300次，對比其他品牌在對測量管徑內的氣泡耐受率上有很大的提升。 最高可以耐受連續5秒的連續氣泡。
-信號強度增加，對各種水垢，管內生銹以及管內內襯有更大的穿透力。
-4行顯示屏，中/英文雙語菜單，方便操作。
-傳感器采用我們特有生產制造工藝及配對技術，零點范圍可以控制在0.03m/s 內。每一對傳感器靜態之間的時差小于2 納秒，從而有效保證測量時差的真實性。
訂購熱線：400-669-8805
立即咨詢- 產品簡介
- 產品參數
產品介紹
FUF10系列超聲波流量計，采用的是自主研發的高智能微機處理技術,配置高性能傳感器進行感測。多種形式探頭的安裝，極大降低安裝、維護成本費用。
FUF10系列可以搭配法蘭式和插入式兩款傳感器滿足客戶在現場的不同需求，可廣泛的應用于各種水處理行業。并可以結合溫度傳感器，擴充為冷（熱）量表使用。
測量原理
流量計采用時差方式的測量原理。它利用傳感器發出的超聲波在流動著的流體中的傳播，順流方向聲波傳播速度會增大，逆流方向則減小，在同一傳播距離就有不同的傳輸時間，根據傳輸時間之差與被測流體流速之間的關系測出流體的流速。流體的流速在管內的不同位置是不同的，其管中央的流速要比靠近管壁的流速快。流體在管道中的流速分布可以用流速截面分布圖表示。通過對流量計的設置，并考慮流速的截面分布影響，從而可以計算出平均流速，再根據管道的截面積得出流體的體積流量。
|
性能指標 |
|
|
流速范圍 |
0 m/s ~ ±12 m/s (0 ft/s ~ ± 40 ft/s) |
|
精度 |
±1%、±0.5% |
|
重復性 |
0.15%. |
|
測量管徑 |
DN40 mm ~DN 1000 mm |
|
功能指標 |
|
|
輸出 |
模擬輸出：0/4～20mA，最大負載750Ω |
|
通訊協議 |
RS485 & RS485. |
|
SD 卡 (選配 ) |
最大存儲: 512 天 存儲價格: 1 ~ 99999 秒 |
|
電源 |
220V AC，110V AC，24V DC. |
|
鍵盤 |
16 位按鍵 |
|
顯示 |
240*128 ，4行LCD顯示 |
|
溫度 |
變送器:-40°F~140 °F(-40℃~60℃). 法蘭式傳感器： -40 ℃~80 ℃, 標配 插入式傳感器： - 40 ℃ ~ 130 ℃, 標配 |
|
濕度 |
Up to 0 ~ 99% RH, non - condensing. |
|
物理指數 |
|
|
變送器 |
PC/ABS, IP65. IP67 |
|
傳感器 |

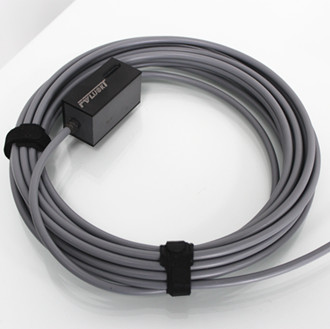

密封設計 標準電纜長度：9m/305m（30ft/1000ft） |
|
包裝 |
16*23*28cm, 3.0kg |
